RC裝卸式

國家專利號：ZL201620467492.X

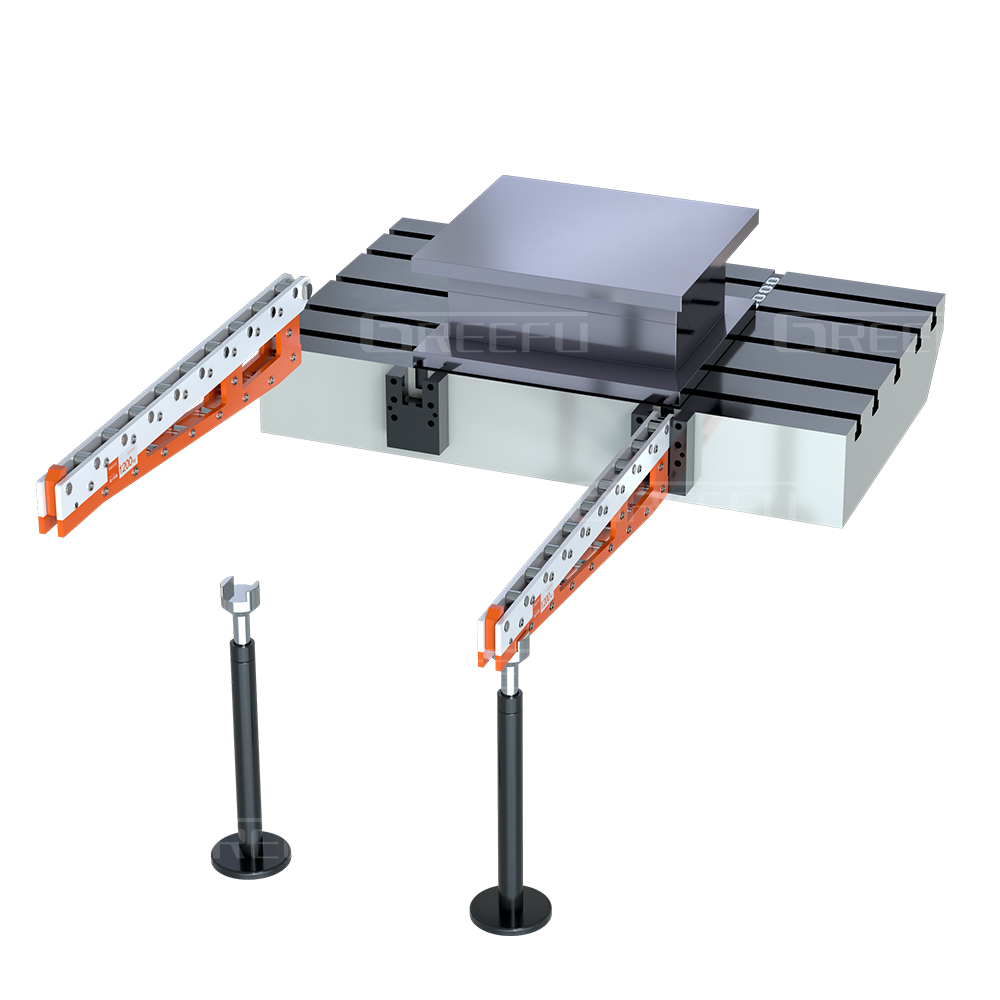

通過移模臂將模具方便的移動到?jīng)_壓機墊板前面，使用吊車或叉車等設備，安全順暢地搬入/搬出模具

QQ：2799289925 微信：15957496378 郵箱：wlei@greefu.com 電話：15957496378

產品介紹技術參數 圖片展示

型號表示

1：移模臂收納方式當移模臂引出距離≥1000mm時，需安裝支座

C ：拆卸式

D ：折下式

E / F ：水平折疊式

2：移模臂長度

長度 = 500

長度 = 700

長度 = 800

長度 = 900

長度 = 1000

長度 = 1200

長度 = 1300

長度 = 1400

長度 = 1500

長度 = 1600

長度 = 1700

*確認長度時請注意移模臂結構形式及容許負載,詳見各參數表

3：容許負載

詳情請具體參照尺寸圖表

使用優勢

移模臂端部的滾輪安裝在接近工作臺處，模具更換更省力。

滾輪外圈經過特殊的硬化處理，加長了使用壽命。

滾輪配合滾針軸承，使其具有承載力高，耐沖擊，摩擦系數小，特別適用于重載、低速、往復或擺動等場合。

移模臂端部上的止擋塊用于防止模具脫落，為安全裝置。

移模臂收納方式

型號	1200-2500	1300-2500	1400-2500	1500-2500	1600-2500	1700-2500
使用長度 mm	1200	1300	1400	1500	1600	1700
容許負載 kg	2500	2500	2500	2500	2500	2500
總長度 mm	1250	1350	1450	1550	1650	1750
固定座	B	115
C	50
H	120
滾輪數量	14	15	17	18	19	20
安裝尺寸	A式
固定座形式	RC-120
