型號規格
| 型號 | TX-1 | TX-2 | TX-4 | TX-6 | TX-10 | TX-16 | TX-25 |
|---|
| 夾持力 KN | 10 | 20 | 40 | 63 | 100 | 160 | 250 |
| 全行程(X) mm | 5 | 8 | 8 | 8 | 8 | 8 | 8 |
| 夾緊行程(Y) mm | 3 | 4 | 3 | 3 | 3 | 3 | 3 |
| 安全行程(Z) mm | 2 | 4 | 5 | 5 | 5 | 5 | 5 |
| 油缸容量 mm | 2.7 | 6.5 | 13 | 21 | 32 | 54 | 84 |
| 使用溫度 ℃ | 0~70 ℃ |
| 使用頻率 | 20次/1日以下 |
|
| 最小T形槽尺寸 mm | 8 | 12 | 16 | 18 | 22 | 28 | 36 |
| 最大T形槽尺寸 mm | 20 | 32 | 42 | 42 | 54 | 54 | 54 |

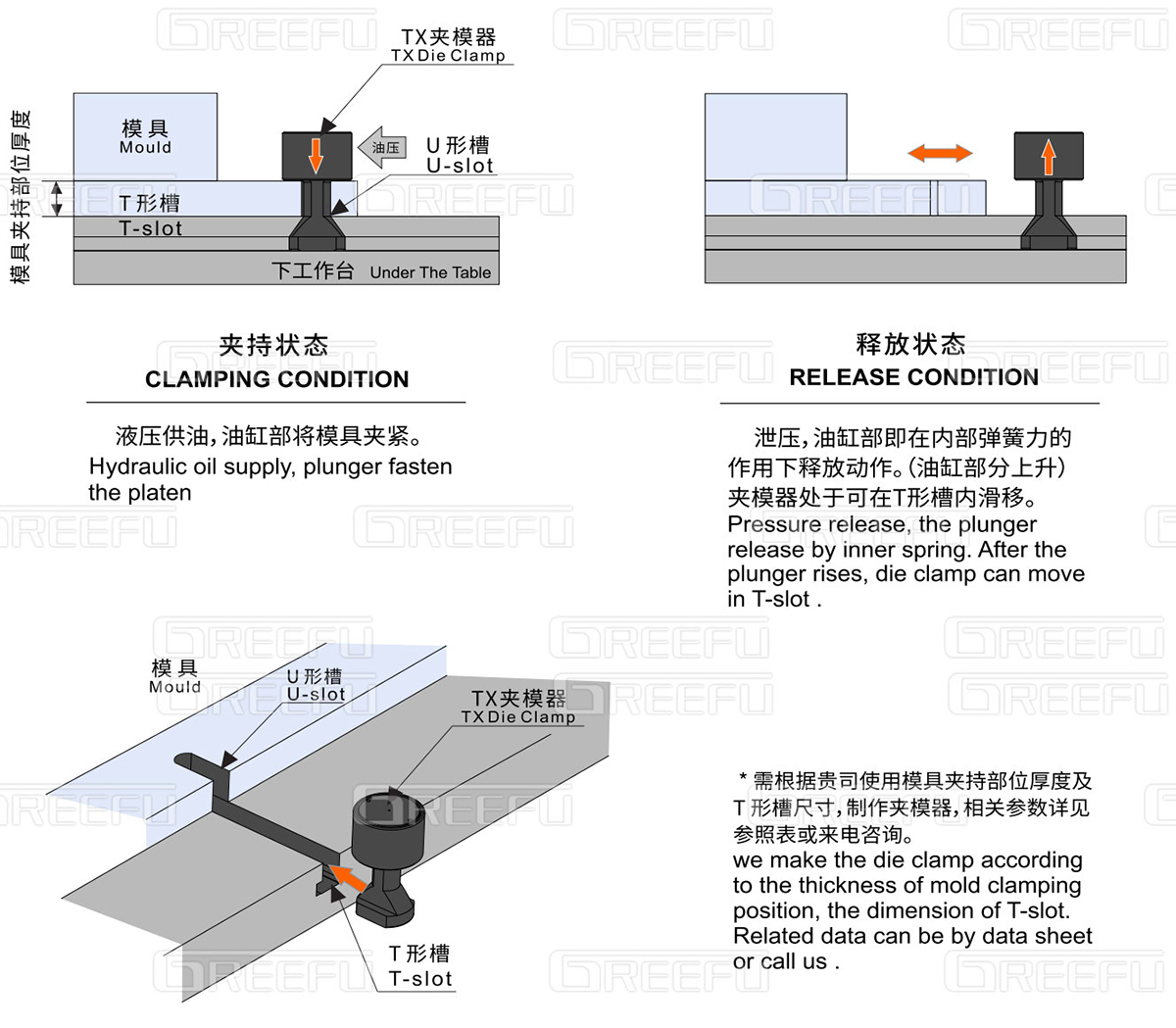

外形尺寸圖
注意事項：
1.請?jiān)趭A緊能力范圍內使用。
2.本資料所記載的規格和內容，隨產品改良會有不預先通知就進行變更的可能。(請?jiān)谫?gòu)買前電詢確認）
外形尺寸
| 型號 | TX-1 | TX-2 | TX-4 | TX-6 | TX-10 | TX-16 | TX-25 |
|---|
| E | 38 | 38 | 68 | 78 | 98 | 127 | 148 |
| F | 37.5 | 52.5 | 61.5 | 68 | 71 | 78.5 | 100 |
| G | 14 | 18 | 25 | 30 | 40 | 50 | 60 |
| M | 35 | 38 | 59 | 59 | 79 | 88 | 98 |
| K | 11 | 12 | 15 | 16 | 16 | 16 | 15 |
| Min.C | 8 | 8 | 10 | 14 | 17 | 20 | 23 |
| PT | 1/8 | 1/8 | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 |
| 全行程(X) mm | 5 | 8 | 8 | 8 | 8 | 8 | 8 |
| 夾緊行程(Y) mm | 3 | 4 | 3 | 3 | 3 | 3 | 3 |
| 安全行程(Z) mm | 2 | 4 | 5 | 5 | 5 | 5 | 5 |
| A | 22 | 22 | 22 | 28 | 28 | 28 | 28 |
| B | 37 | 37 | 37 | 48 | 48 | 48 | 56 |
| C | 16 | 16 | 16 | 20 | 20 | 23 | 25 |
| D | 24 | 24 | 24 | 28 | 28 | 28 | 28 |
| 選用泵浦 | FP6308U-□-□ | FP1014U-□-□ |
注：1. 需變更夾緊行程與安全行程的比率時，請另行詢問；
2. A B C D 尺寸有本公司根據 T形槽尺寸而定；
3. 訂貨時請標明 T形槽尺寸 A B C D 尺寸及模具夾持部位厚度（H）尺寸；
4. 模厚建議：25、30、35、40、45、50、55、60mm 。
